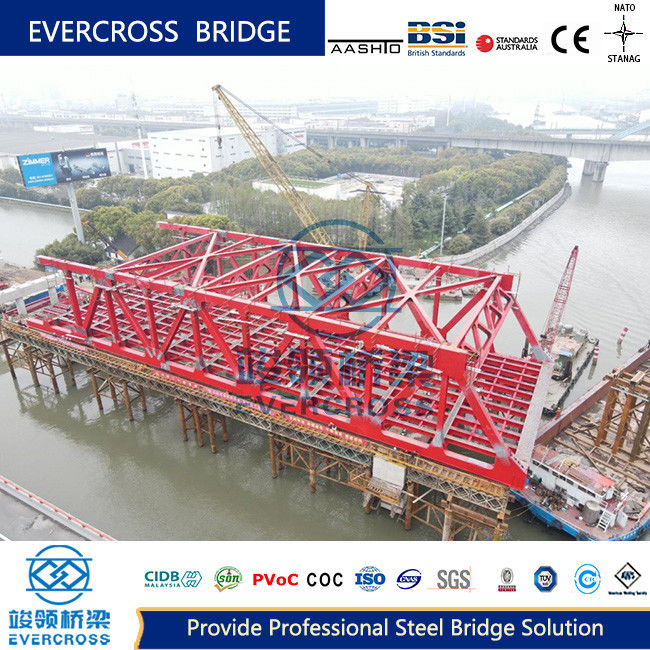

Eenvoudige structuur Staal truss brug snelweg brug snel geïnstalleerd

Stalen bruggen Beschrijving:

Inleiding van de stalen brug met tralies:

De stalen brug met traliesis een structureel systeem tussen balken en bogen, waarbij een gebogen bovenste balkenstructuur en een drukdragende onderste zuil met elkaar zijn geïntegreerd.Vanwege de stijve verbinding tussen de balk en de zuilHet hele systeem is zowel een compressie-buigstructuur als een stuwkrachtstructuur.

Structurele samenstelling van een stijve brug met balken: hoofdbalk, beugel, brugdek, brugvloer

Volgens de verschillende positie van de brugvloer, it is divided into upper bearing steel truss bridge that the bridge floor is located in the upper part of the main truss and lower bearing steel truss bridge which the bridge floor is located in the lower part of the main truss.

(1)Hoofdbalk

Het is de belangrijkste dragende structuur en draagt verticale belastingen.

Nodes zijn verdeeld in grote en kleine nodes.

Pitch verwijst naar de afstand tussen knooppunten.

De hoofdband bestaat uit bovenste, onderste en buikstaaf.

(2) Bracing

1- Indeling: longitudinale en horizontale verbinding.

2. Functie: Verbind de hoofdband, maak de brugspannstructuur een stabiele ruimte structuur die een verscheidenheid van zijdelingse belastingen kan weerstaan.

3Het longitudinale aansluitingssysteem is onderverdeeld in het bovenste horizontale longitudinale aansluitingssysteem en het onderste horizontale longitudinale aansluitingssysteem.De belangrijkste functie is het weerstaan van de horizontale lading, dwarswind, zijwaartse schommelkracht en centrifugale kracht die op de brugspanningsstructuur werken.

4. De dwarsverbinding is verdeeld in brug en dwarsverbinding.Goed aanpassen van de ongelijke kracht van de twee belangrijkste stringer of twee longitudinale schakels.

(3) Systemen op het brugdek

1- samenstelling: de lengtebalk, de balk en de verbinding tussen de lengtebalken.

2. Verplaatsingswijze: de belasting treedt eerst op de lengtebalk en vervolgens van de lengtebalk naar de balk en vervolgens van de balk naar de hoofddrager.

(4) Brugdek

Het dek is het deel waarop voertuigen en voetgangers kunnen lopen. De vorm van het dek is vergelijkbaar met die van stalen balkbruggen en gecombineerde balkbruggen.

Voordelen van de stalen brug:

De voordelen van stalen bruggen, waaronder hun sterkte, duurzaamheid, veelzijdigheid, kosteneffectiviteit en duurzaamheid, maken ze een voorkeur keuze voor een breed scala aan brugtoepassingen.

Grote lengte
Snelle bouwsnelheid
Energiebesparing
Breed toepassingsgebied
Kan aangepast worden

Geometrische kenmerken van de hoofddrager:

Economisch, eenvoudige structuur, gunstig voor standaardisatie en makkelijk te produceren en te installeren.

De belangrijkste categorieën tracerie:

Triangulaire tralies:De driehoekige traceringsstructuur is eenvoudig, het ontwerp is vast, eenvoudig te installeren en te fabriceren.

met een breedte van niet meer dan 50 mm

Veel bar specificaties.

Veel specificaties en grote interne kracht van de verticale staaf.

Het zijn allemaal grote knooppunten.

Het K-vormige traliewerk:

De scheerkracht van hetzelfde knooppunt wordt gedragen door twee diagonale staven, die klein en kort zijn.

De balk heeft veel specificaties, veel knooppunten, korte snijpunten en veel dwarsbalkbalken en verbindingen.

Voor grote spanningen zijn de staven kort, licht en geschikt voor het monteren en ontmantelen van bruggen.

met een breedte van niet meer dan 50 mm,

Dezelfde internode scheerkracht wordt gedragen door twee diagonale staven, die klein en kort zijn in de sectie.

Het wordt gebruikt voor grote span, korte compressie geneigd staaf, die gunstig is voor buckling stabiliteit.

Het kleine gedeelte van de hellende staaf maakt het aantal verbindingspinnen op de verbindingsplaat minder en het is gemakkelijk om het verbindingsplaatje te ordenen.

Toepassing vande stalen brug met tralies:

Traversbruggen zijn door de geschiedenis heen veel gebruikt en worden nog steeds gebruikt in de moderne brugbouw.het verstrekken van efficiënte en kosteneffectieve oplossingen voor lange afstandenDe bruggen met tralies worden vaak in secties geprefabriceerd en vervolgens ter plaatse geassembleerd, wat een snellere bouw en minder verstoring van het verkeer mogelijk maakt.

Kenmerken van stalen traceringsbruggen:

Truss Configuratie: Stalen truss bruggen worden gekenmerkt door hun truss configuratie, die bestaat uit een reeks van onderling verbonden stalen leden in een driehoekig patroon.

Hoge sterkte-gewichtsverhouding: staal staat bekend om zijn hoge sterkte-gewichtsverhouding, wat betekent dat het aanzienlijke belastingen kan weerstaan terwijl het relatief licht blijft.

Duurzaamheid: Staal is zeer duurzaam en bestand tegen omgevingsfactoren zoals corrosie, weersomstandigheden en plagen.

Overzicht van Evercross Steel Bridges:
