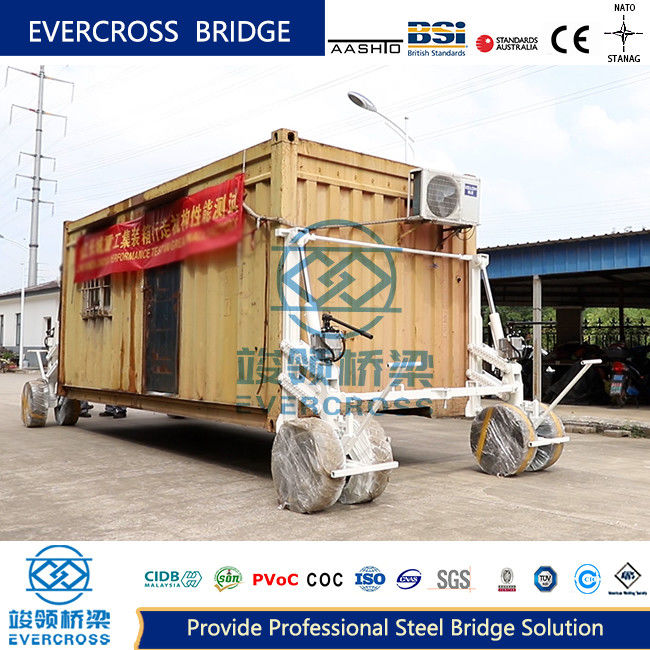

Versatile container zware heftoestellen heftoestellen bewegende ladingen 26 ton

Verscheiden Container Bewegingsset Opheffen en verplaatsen van ladingen tot 26 ton

Beschrijving:

Vervaardiging van elektrische voertuigenvoor schuilplaatsen (hierna "container movement set" genoemd) is ontwikkeld voor het verplaatsen van standaard schuilplaatsen of voorwerpen met standaardhoeken, gemakkelijk te bedienen en te verplaatsen.

Het wordt gebruikt voor korteafstandsbewegingen van voorwerpen container, scheepvaartcontainer.

Er zijn vier personen voor de installatie en oprol.

2. Prestatie-index

1De containerbewegingsset wordt gebruikt voor het tillen en verplaatsen van de zware container.

2Het hydraulische systeem kan omgekeerd worden vergrendeld om te voorkomen dat de schuilplaatsen of transportcontainers vallen.

3Het kan na het laden van containers betrouwbaar worden geplaatst.

4Het is geschikt voor 40ft en 20ft standaardcontainer.

Voordelen van containerrolletjesets:

Flexibiliteit: het gebruik van containerrollers zorgt voor flexibiliteit bij het verplaatsen en plaatsen van containers.

Verminderde arbeidsintensiteit: Containerrolbewegingssets minimaliseren de fysieke inspanning die nodig is voor het hanteren van containers.

Tijdbesparing: De efficiënte verplaatsing die door Container Roller Movement Sets wordt vergemakkelijkt, levert tijdbesparingen op.

Composities

De samenstelling van de apparatuur is zoals getoond in figuur 1, figuur 2

                                                                     Afbeelding 1 Verhuizende wielen

                                                                Pic 2 Transportplatform

Tabel 2 Deellijst van vervoersmiddelen

Voordelen van containerrolletjesets:

Efficiëntie: Container Roller Movement Sets zorgen voor een snelle en efficiënte verplaatsing van containers.

Flexibiliteit: het gebruik van containerrollers zorgt voor flexibiliteit bij het verplaatsen en plaatsen van containers.

Veiligheid: het gebruik van containerrolletjes verhoogt de veiligheid tijdens containerbehandelingen.Vergrendelingsmechanismen of in het systeem ingebouwde remmen zorgen ervoor dat containers stabiel en veilig blijven tijdens het vervoer, waardoor het risico op ongevallen of schade wordt verminderd.

Operatiemethode

Controleer voor gebruik

Eerste stap:Controleer het belangrijkste deel van Container Beweging-hydraulische pomp, of de hydraulische olie voldoet aan de eisen, de weerstand van de hydraulische staaf is goed voor het verplaatsen van op en neer,controleer of het hydraulische systeem olielek is en los isHet hydraulische systeem moet na afloop van de inspectie in werking worden gesteld.

Stap 2:Controleer de olie klep van de hydraulische pomp in vlakke grond. het olie niveau mag niet lager zijn dan het centrum van de visie stroom glas, verboden met een beetje olie of zonder olie te gebruiken.

Stap 3:Tel de componenten vanc.Voor de bewegingen van de container, de details van de onderdelen zie tabel 2..

Stap 4:Open het vergrendelingsmechanisme van twee voorwaarts bewegende wielen.c.Verplaatsing van de container nabij de container, en plaats het op een stabiele plaats, vergrendelen bewegende wielen mechanisme, de king pin in te voeren, om stabiel te houden voor verder gebruik.

Installatie

Stap 1:Om de hoofdverbindingsstaven van de rijtuigrekken te verwijderen en op een plaats te plaatsen die de beweging van de heavy-duty container rolverplaatsingsset niet beïnvloedt.

Stap 2:Om de trekbalk van de wagen te verwijderen, wordt deze in de bijbehorende positie van het hoofdonderdeel in de bewegende wielen geplaatst en met een pen en een veer verbonden voor de bewegende wagen.Zoals afgebeeld op figuur 3:

Stap 3:Verwijder het hydraulische systeem van de rijtuigrekken en stop het in de hydraulische bak, sluit de uiteinden en bevestig de schroeven, zoals afgebeeld op figuur 4.

Stap 4:Om te bewegen veer pin en pin in de wiel steun arm poke en transport gevormd frame, om het slot van het bewegende wiel los te maken, om ervoor te zorgen dat de slotnoot in een vrij status,om het handvat in een horizontale stand te houden, en dan het transportmechanisme van de rijtuigrekken te verwijderen.

Stap 5:Om de vier sets hutten in de relatieve positie van de rollenbewegingsset voor zware containers te bevestigen, wordt het vergrendelingsmechanisme in de gaten van de hoekstukken voor containers geplaatst.draai de handgreep 90 graden tegen de klok in, dan de slotnoot strakker. Inbreng het vergrendelingsmechanisme van de bewegende wielen in het rechter gat van de schuilplaatsen, maak het handvat in rechtopstaande staat, vergrendel de moeren. Zoals op figuur 5, figuur 6 wordt getoond.

Opmerking: Wanneer het aandrijfsmechanisme niet glad is wanneer het in de hoek wordt geplaatst, kunnen de hydraulische bedieningshefbomen worden ingesteld om de verticale richting van het vergrendelingsmechanisme te veranderen.Regelen van de bout1 indien de bovenste vergrendeling links of rechts afwijkt, bolt2 kan worden ingesteld als er een opwaartse of neerwaartse afwijking is.

Stap 6:Monteer de dwarsstaaf voor de tractie van het voertuig en stel deze af op de juiste lengte overeenkomstig de breedte van de container.Installeer de dwarsstaaf in de gesloten onderdeel op de voorste bewegende wielen van de container door middel van scharnier pin en veer pin.

Stap 7:Montage van de trekstang voor het voertuig: plaatsen van de dwarsstaaf voor het voertuig met scharnier en veer.

Stap 8:installeer richtingsarm voor de tractie van het voertuig: stel de lengte van de richtingsarm in, één uiteinde wordt gemonteerd in de asspeld van bewegende wielen met scharnier, veer,een ander uiteinde moet worden bevestigd in de aspen van de trekstaaf voor voertuigtractie met moeren, vergrendel de regelaar in beide uiteinden van de richtingsarm voor de tractie van het voertuig met een schroefsleutel.

Opmerking: houd de lengte van de twee richtingsarmen voor de tractie van het voertuig gelijk, anders zal het tijdens het bewegen aan één kant lopen.

Stap 9:Operatoren in positie: één persoon in elke hoek van de container om ervoor te zorgen dat de container in een horizontale positie is.Markeer de aanvankelijke positie van de wijzer en pas de omkering van het hydraulische systeem op UP. Iedereen handelt volgens de volgorde, werkt aan de hydraulische staaf en kijkt naar de hoogte weergave van de aanwijzer.

Stap 10:Sluit de ring van de trekstang aan op de trekhaak van de tractor en open het richtingsslotmechanisme voor de twee bewegende wielen.Verminder de bewegende snelheid op ongelijkmatige oppervlakte bij het verplaatsen van containers met een trekker.

Opmerking: houd de minimale draaiband R=7m,en de bocht van de bocht minder dan 30° is.Beide zijden van de richtingsarm voor de tractie van het voertuig moeten worden aangesloten op respectievelijk de sleepstaaf en de bewegende wielen.Draagstaaf wordt gedraaid, en geeft de richting door aan de bewegende wielen via de stuurarm.

Stap 11:Bevestig de moeren van het plaatsingsapparaat na het verplaatsen van de container naar de vereiste plaats, om ervoor te zorgen dat deze betrouwbaar stopt.

Opmerking: Zorg ervoor dat de helling van de grond niet hoger is dan 1%Als het nodig is om te stoppen, schroef de moeren van de plaatsingsinrichting met de hand op zodat de rem de wielen blokkeert.

Waarschuwing:

Bij lange afstandsbewegingen met voertuigtractie ((≥ 500 m) dient de afstand tussen de schuilplaatsen en de grond minder dan 240 mm te zijn.

De snelheid in rechte lijnen mag niet hoger zijn dan 10 km/u en de snelheid bij bochten minder dan 5 km/u.

Onderhoud en toegankelijkheid: De sets zijn ontworpen om gemakkelijk toegankelijk te zijn voor onderhouds- en reparatiedoeleinden.

Aanpassingsmogelijkheden: Container Movement Sets kunnen worden aangepast aan specifieke operationele vereisten.

Verpakkingsproces

Eerste stap:De tractie van het voertuig en de tractie van het voertuig moeten worden gescheiden na het bereiken van de bestemming.

Stap 2:Vergrendeling van het vergrendelingsmechanisme, zorg ervoor dat het stopt betrouwbaar.

Stap 3:Zet de schakelaar in de hydraulische positie, dan zal de schutter soepel worden geland door de hydraulische staaf.

Stap 4:Verwijder de tractierichtingsstaaf van de tractierichtingsstaaf van het voertuig, zet de tractierichtingsstaaf in de kortste positie en leg hem op het omringende grondniveau.

Stap 5:Van de tractiebalk van het voertuig trek de veerpen en de speldas open, haal de tractiebalk van het voertuig af, splits de tractiebalk in twee delen en leg op het omringende grondniveau.

Stap 6:Trek de veer en het scharnier af, haal de dwarsstaaf af voor de tractie van het voertuig, stel deze aan op de installatiestatus en leg deze op vlakke grond.

Stap 7:Trek de bewegende wielen van de hoeken van de schutter na het openen van het bovenste en onderste vergrendelingsmechanisme, voeg het onderste vergrendelingsmechanisme in de hoeken van het transportraam, trek het vergrendelingsmechanisme aan.

Stap 8:Verwijder de hydraulische staaf van de bewegende wielen en breng deze van boven naar beneden in de bevestigingsgaten.

Stap 9:Verwijder de verbindingsbout en de moer van de mankrachttrekstaaf, die wordt verwijderd en opgehangen op de plaats van de overeenkomstige naaldas van het transportframe.

Stap 10:Plaats de stuurarm voor voertuigtractie op de hoekspeld.

Stap 11:Streng de mankracht tractie staaf, richting arm door das.

Stap 12.De tractielijn van het voertuig moet aan de ene zijde van het vervoerframe worden gemonteerd, waarbij het onderste uiteinde in het groefvormige stuk, aan de onderkant van het vervoerframe, wordt geplaatst.het bovenste uiteinde is verbonden met de hoek van het transportframe door een speldas en een veerspeld.

Stap 13:De trekstaaf wordt aan de andere zijde van het vervoerframe gemonteerd, het onderste uiteinde wordt in de onderste kanaalstukken geplaatst, het bovenste uiteinde wordt tot de grens gespannen.

Stap 14:Verbind de hoofdverbindingsstaaf met de twee groefdelen van het bewegende wiel door middel van de pinrol en de veer.

Stap 15:Wanneer de verplaatsingsset van de verplaatsbare container is voltooid, wordt de trekstaaf van het voertuig in twee delen gesplitst en in geval van opheffing aan de dragerzijde gemonteerd.in het geval van voertuigtrekking de tractiestaaf en de speldrol aan de veerbinding monterenIn het geval van het transport van mankracht, neem de menselijke trekstaaf naar beneden,en verbind het met bewegende wielen door de veer vangen en pin roll.

Onderhoud

1. Maak het vuil op het oppervlak van het apparaat na gebruik tijdig schoon, houd het droog en netjes. kies neutraal reinigingsmiddel is beter voor het reinigen, Verbied het gebruik van corrosieve reinigingsmiddelen.

2. De structuur, hydraulische circuit moet worden gecontroleerd vóór en na gebruik, zorg ervoor dat de structuur zonder schade en hydraulische circuit in normale staat, Als er bestaan van verborgen gevaren,tijdig vervangen of stoppen met gebruiken.

3. Vervanging van hydraulische olie

1. De capaciteit van de brandstoftank (eenvoudig): 2,1 L.
2. Voorschriften voor hydraulische olie:15#hydraulische olie
3. Vervangingsmethode van de hydraulische olie: de cilinder wordt teruggetrokken naar de limietpositie en wordt van de mobiele planken verwijderd, de bovenste klep wordt losgeschroefd,giet de hydraulische olie uit de olietank en voeg dan voldoende schone reserve olie, (opmerking: bij het tanken van de olietank moet de oliefilter worden gefilterd en het olierecord worden achtergelaten), zet de watercilinderlift in en de olie in de tank is opgeheven,Injectie van de geselecteerde en schone hydraulische olie (noot: op dit moment moet het olieniveau meer dan 3/4 van de tankhoogte bedragen, aangezien het vloeistofniveau boven de rode cirkel in het midden van het observatievenster aan de rand ligt,het kan worden gebruikt nadat de cilinder terug is in de grenspositie en in overeenstemming is met de volgorde van montage.

4. Hou Container Beweging Set in goede staat, voorkomen van regen, zon, water, schade en zo verder.

5. Foutdiagnosticatie en probleemoplossing van het hydraulische systeem

De meest voorkomende storing vindt meestal plaats in het hydraulische systeem van de Container Movement Set.

De hydraulische apparatuur bestaat uit mechanische, hydraulische druk, de storingen zijn in verschillende vormen.analyse van de hydraulische probleemopname moet begrijpen hydraulische principe kaart en bewegende wielen hydraulische systeem tekening. zie figuur 6. In het algemeen wordt 80% van de storing van het hydraulisch systeem veroorzaakt door vervuiling van hydraulische olie of niet werkende hydraulische componenten, die worden in overweging genomen tijdens de foutdiagnoses.

Foutdiagnosticatie en probleemoplossing

Tabel 3 Uitsluiting van veel voorkomende fouten

Voor gebruik in containerrollersets:

Havenbedrijven: In drukke havens worden Container Roller Movement Sets gebruikt om het verplaatsen van containers tussen schepen, vrachtwagens en opslagplaatsen te vergemakkelijken.

Warehousing en distributiecentra: Container Roller Movement Sets worden in magazijnen en distributiecentra gebruikt om de verplaatsing van containers binnen de faciliteit te stroomlijnen.Zij maken het efficiënt mogelijk containers van vrachtwagens of treinen te laden en lossen., evenals de herpositionering van containers voor opslag of ophaal.

Intermodale werven: Intermodale werven, waar containers tussen verschillende vervoerswijzen worden overgebracht, maken gebruik van Container Roller Movement Sets om het proces te versnellen.
