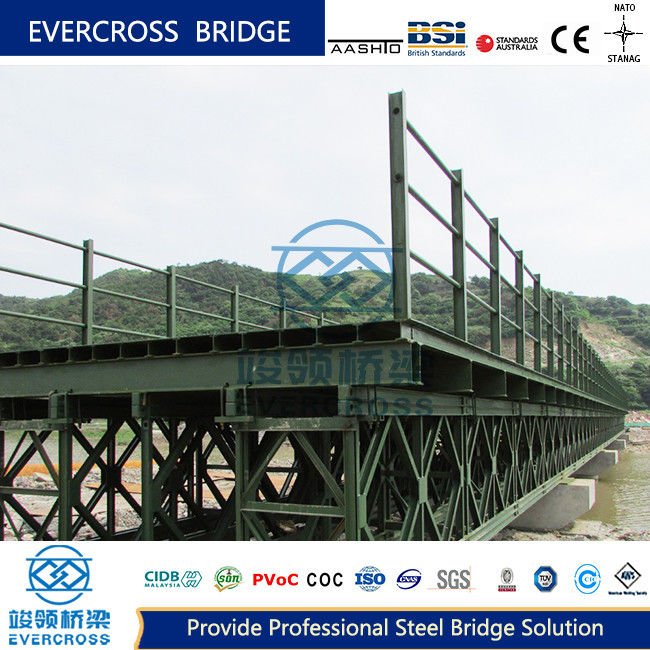

Composite Easy Disassembling Steel Plate Beamder Bridge Prefabricate

Inleiding:

Een staalplaatbalkbrug is een brug die bestaat uit stalen platen die worden gelast, gespeld of genoveerd om een stalen balk met een vaste buik te vormen als de belangrijkste dragerstructuur.

Classificatie van stalen plaatbalkenbruggen:

Afhankelijk van de rijmodus is deze onderverdeeld in: bovenste lagerplaatbalk en onderste lagerplaatbalk.

Volgens de aansluiting: genoveerde plaatbalk, volledig gelaste plaatbalk en gespeld gelaste plaatbalk.

De economische span van een eenvoudig ondersteunde stalen plaatbalkbrug is over het algemeen minder dan 40 m, en de economische span van een continue stalen plaatbalkbrug kan 60 m bereiken.

De onderdelen van de onderdelen van de onderdelen van de onderdelen van de onderdelen van de onderdelen van de onderdelen van de onderdelen van de onderdelen van de onderdelen van de onderdelen van de onderdelen van de onderdelen van de onderdelen van de onderdelen van de onderdelen van de onderdelen van de onderdelen van de onderdelen van de onderdelen:

1- Samenstelling van bovenste dragerplaat en balk

Draagstructuur (hoofdbalk), brugvloer, verbindingssysteem, steun; geen weg- en brugconstructie (deksysteem).BrugdekVerbindingssysteem: bovenste horizontale longitudinale verbinding, onderste horizontale longitudinale verbinding, dwarsverbinding, dwarsverbinding.

De bovenste structuur van de bovenste dragende stalen plaatbalkbrug omvat voornamelijk: balk, beugel, brugvloer, steun.

Het brugdek bevindt zich aan de bovenste flanke van de hoofddraad.
Langeverbindingsbrugdek systeem
De belangrijkste dragende structuur bestaat uit twee stalen plaatbalken, die voornamelijk verticale belastingen dragen.

De kleine span kan worden gebruikt gelijk sectie balk. De grote span kan worden gebruikt variabele sectie balk.

De verticale en de horizontale verstijving worden tegelijkertijd ingesteld om de lokale stabiliteit van het web te waarborgen.

De verticale verstijver aan het eind van de balk wordt de eindverstijver genoemd, die de reactie kracht aan het eind van de balk overdraagt.

Kenmerken en toepassingsgebied van de brug van de balk van de bovenste lagerplaat:

Eenvoudige structuur, bespaar staal, kan worden vervoerd in het hele gat, het hele gat erectie, vaak gebruikt om kleine span
Wanneer de span minder dan 40 m is, is de stalen plaatbalkbrug economischer dan de stalen traceringsbrug, dus de kleine span stalen brug wordt gewoonlijk gebruikt als een plaatbalkbrug.

2. Onderstelstaalplaatbalkbrug:

Samenstelling van de brug van de balk van de onderstelplaat:
Draagstructuur (hoofdbalk), brugdek, aansluitingssysteem, brugdek, drager.de middelste afstand van de twee hoofdrollen in standaardontwerp is 5.4m; De structuur is dezelfde als de balk van de bovenste dragerplaat; brugdek: brugkussing, spoor, rails, schutter, haakbouten samenstelling, structuur met de balk van de bovenste dragerplaat;
Het brugdek bevindt zich aan de onderkant van de hoofdbalk.

Kenmerken en toepassingsbereik van de brug van de onderstelplaat:

Gebouwhoogte (van spoorbodem tot balkbodem) is laag.
Meer materialen gebruiken (het brugvloersysteem vergroten) en de productie kost ook arbeid.
Vanwege de breedte kan het niet in het hele gat worden vervoerd, wat de belasting van het laden en het framen verhoogt.

Breken van stalen plaatbalken Toepassingsgebied:

Spoorwegstaalplaatbalk en wegstaalplaatbalk

Stalen balkenbruggen worden ook veel gebruikt bij de bouw van spoorbruggen.Staalplaatbalkbruggen worden vaak gebruikt voor zowel de hoofdlijn als de lichte spoorwegtransit.

Staalplaatbalkbruggen worden veel gebruikt bij de bouw van snelweg- en wegbruggen, waaronder bovenbruggen, kruispunten en overtochten.Ze kunnen lange afstanden afleggen en zware verkeersbelastingen dragen., waardoor ze geschikt zijn voor gebieden met veel verkeer en voor belangrijke transportcorridors.

Stalen plaatbalkbrug Kenmerken:

1De onderdelen zijn bijzonder geschikt voor industriële productie, gemakkelijk te vervoeren en de installatiesnelheid op de bouwplaats is snel.Dus de bouwperiode van de stalen brug is kort..
2Steelbruggen zijn gemakkelijk te repareren en te vervangen na beschadiging.
3De weerbestandheid is slecht, het is gemakkelijk te roesten, het lawaai is groot en de onderhoudskosten zijn hoog wanneer de spoorwegstaalbrug het open dek gebruikt.

Voordelen van Steel plaat balk brug:

Eenvoudige structuur
Gemakkelijke productie
Transport van hele gaten
Gemakkelijke installatie en onderhoud en onderhoud
